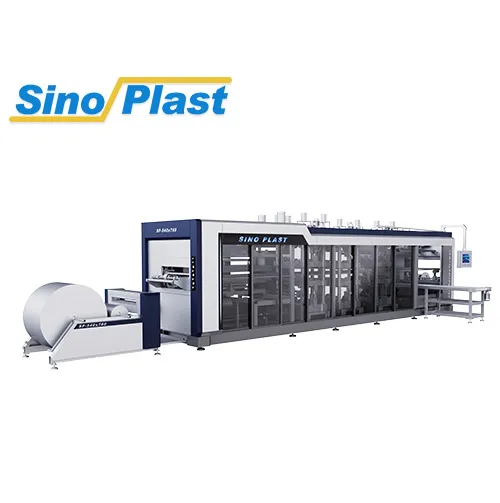

Une thermoformeuse à quatre postes, aussi appelée thermoformeuse multipostes, intègre quatre postes : formage, poinçonnage, découpe et empilage. Elle est équipée de huit servomoteurs Siemens, dont deux de 3,5 kW pour l'alimentation et l'empilage, et six de 7 kW pour les postes de formage, poinçonnage et découpe. Elle adopte une conception avancée d'entraînement par roue excentrique intégrée et une technologie de thermoformage pour garantir une découpe de haute précision et un fonctionnement stable.
| Modèle | SPF-780 |
| Surface de formage maximale | 780*540MM |
| Profondeur de formage maximale | 105 MM |
| Numéro de station | 4 |
Une thermoformeuse à quatre postes, aussi appelée thermoformeuse multipostes, intègre quatre postes : formage, poinçonnage, découpe et empilage. Elle est équipée de huit servomoteurs Siemens, dont deux de 3,5 kW pour l'alimentation et l'empilage, et six de 7 kW pour les postes de formage, poinçonnage et découpe. Elle intègre un système avancé d'entraînement par roue excentrique et une technologie de thermoformage pour garantir une découpe de haute précision et un fonctionnement stable.
Les machines de thermoformage Sinoplast offrent une variété de configurations parmi lesquelles les clients peuvent choisir, telles que les éléments chauffants allemands ELSTEIN, les pompes à huile électriques SKF, l'étirement du servomoteur de la station de formage, le chauffage du moule de la station de découpe et d'autres fonctions.
La machine est équipée d'un système de contrôle avancé, garantissant aux utilisateurs la sécurité d'un manque d'huile de lubrification pendant la production. Tous les 1 000 cycles, la machine active automatiquement la pompe à huile pour la lubrification, évitant ainsi tout dommage dû à un manque de lubrification.
|
Modèle |
SPM-780E |
SPM-780D |
SPB-780E |
SPB-780D |
|
Numéro de station |
3 |
4 |
3 |
4 |
|
Zone de formage maximale |
780*540MM |
780*650MM |
||
|
Profondeur de formage maximale |
105 MM (peut être personnalisé) |
|||
|
Matériau approprié |
PP/PS/PET |
|||
|
Largeur de la feuille |
550-820MM |
|||
|
Plage d'épaisseur du matériau |
0,15-2 mm |
|||
|
Diamètre max. du rouleau de feuille |
1200MM |
|||
|
Vitesse de course |
35-40 cycles/min |
|||
|
Formation de la puissance de la station |
Servomoteur 7 KW*2 pièces |
|||
|
Étirement de la station de formage |
Servomoteur 3,5 kW |
|||
|
Alimentation de la station de perforation |
AUCUN |
Servomoteur 14 KW |
AUCUN |
Servomoteur 14 KW |
|
Puissance de la station de coupe |
Servomoteur 7 KW*2 pièces |
|||
|
Alimentation de la station d'empilage |
Servomoteur 3,5 kW |
|||
|
Méthode d'alimentation des feuilles |
Servomoteur 3,5 kW |
|||
|
Consommation d'air/Pression d'air |
3 m3/min, 0,6-0,8 Mpa
|
|||
|
Tension d'alimentation |
380 V, 50 Hz 3P |
|||
|
Poids approximatif de la machine |
17T |
21T |
17,5T |
21,5T |
1. Conception d'alimentation à double rouleau
2. Diamètre maximal du rouleau : 1 200 mm
3. Fonction de levage du rouleau : vérin
4. Changement de rouleau continu possible
Adoption d'un servomoteur Siemens de 3,5 kW
Chauffage des bords de tôle au point d'alimentation
Huilage et lubrification automatiques de la chaîne
Chaîne de guidage en aluminium refroidie par eau
Contrôle électrique de la distance de la chaîne
Puissance de chauffe supérieure : 81,15 kW
Puissance de chauffe inférieure : 81,15 kW
Haut : 13 x 10, bas : 13 x 10 (ÉLÉMENT CHAUFFANT ELSTEIN)
Profondeur de formage maximale : 140 mm
Soutien à quatre piliers
Disposition de formage maximale : 780 * 650 mm
Course maximale : 160 mm
Entraîné par deux servomoteurs, un au-dessus et un en dessous
La station de formage est équipée d'un servomoteur de 3,5 kW pour l'étirage
Chaque roulement de fusée adopte la marque INA
Adoptant une méthode d'empilage vers le bas et associé à un servomoteur de 3,5 kW
Utilisation d'appareils de marques importées (Siemens, Schneider, Omron, Delta)
Equipé d'une climatisation haute puissance pour assurer des performances optimales de dissipation de la chaleur
